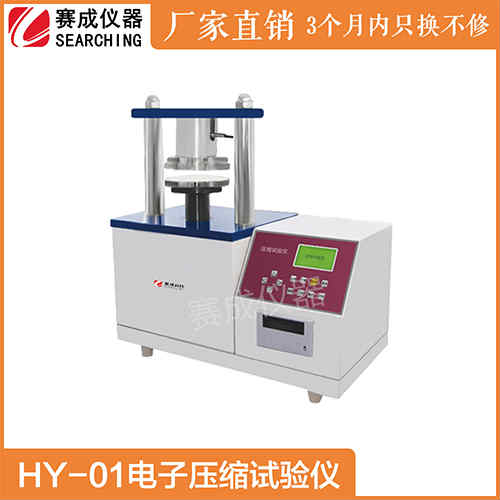

濟南賽成研發的“HY-01電子壓縮試驗儀”采用了新型先進的單片機測控技術，是機電一體化高科技產品。用于紙和紙板環壓強度、瓦楞芯平壓強度，單面單層瓦楞紙板平壓強度、瓦楞紙板邊緣耐壓強度以及剝離強度的測定。儀器結構參數和技術參數性能均符合GB2679.8《紙板環壓強度測定法》，GB6546《瓦楞紙板邊壓強度測定法》，GB6548《瓦楞紙板粘合強度測定方法》和GB2679.6《瓦楞芯平壓強度測定法》等標準的有關技術規定，是紙板和瓦楞紙板生產廠家以及有關科研院校、檢測機構不可缺少的重要測試儀器。

HY-01紙箱環壓邊壓粘合強度試驗機的技術指標：

測量范圍： ≤3000N
測量精度： ± 1％
壓縮速度： 12.5mm/min
壓板尺寸：φ120mm
通訊輸出： 標準RS232接口
外形尺寸： 400mm×400mm×600mm
重    量： 50K

HY-01紙箱環壓邊壓粘合強度試驗機的工作原理：

電子式壓縮試驗儀由機械部分和電控部分合為一體組成。
1》主機由行程開關、電機、蝸輪箱、轉動絲杠、上壓板、下壓板、測力傳感器等部分組成。
2》電子系統由高精度傳感器、放大器、單片計算機、打印機組成，力傳感器位于主機上方，上壓盤裝在傳感器上，下壓盤裝在轉動絲械上，啟動電機后經過傳動系統帶動絲杠旋轉，使下壓盤慢慢上升，試樣位天兩只壓盤中間，當試樣頂?shù)缴蠅罕P(pán)后試樣受力，傳感器立即輸出力值成正比的電信號，經放大器放大后又轉換成數字量，再由單片機組合電路進行數據處理，顯示出力值，打印機打出試驗結果和其它相關數據。
3》當在環壓狀態下，試樣壓潰后，zui大力值保持在顯示器上，同時控制電機自動返轉車到原來的高度上
4》在其它三種狀態下，電機自動返車，但不定位，需要用戶返觀察家指定的高度后，人工停車。

HY-01紙箱環壓邊壓粘合強度試驗機的操作方法：

1》開啟電源顯示器顯示完后，進入觀察家工作界面，見（液晶顯示窗口圖）打印機自動打印出報告字頭。
2》預熱15分鐘，按下500N鍵，調節調零鈕，使力值顯示窗口為零（或接近于零可差0.1～0.2%）。
3》按動標定鍵，若與規定后不符旋動校準鈕，使之相符，這樣就完成了使用前的校準工作。
4》根據試樣zui大力值，選擇合適的量程，選擇原則，試樣zui大力值大于所選檔zui大力值20%，同時小于所選檔的zui大力值，這樣測試比較合理，如果預先不知試樣測試力范圍，可用zui大量程300N檔測試，然后據此估算出所選定哪一檔合理，若300N檔也自動保護返車，說明試樣已超出儀器測試范圍。
5》試樣放入試樣座，取中心位置，調好兩壓板間距，調好保護擋板位置。
6》選擇好試驗力量程（例500N檔）
7》需要時請輸入克數值，按清零鍵結束。
